LTC1606引腳圖及引腳圖功能說明
LTC1606引腳圖及引腳圖功能說明
LTC1606引腳圖及引腳圖功能說明

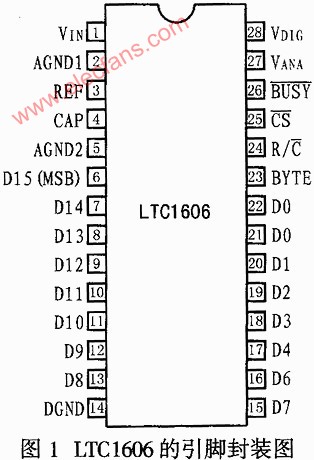

ＬＴＣ１６０６的引腳排列圖如圖１所示，各引腳功能及使用說明如下：
ＶＩＮ：模擬量輸入端，使用時應通過２００Ω的電阻連接到需轉換的模擬輸入，滿量程為±１０Ｖ；
ＡＧＮＤ１、ＡＧＮＤ２：模擬地；
ＲＥＦ：２．５Ｖ基準源輸入端，通常接２．２μＦ的旁路鉭電容，也可以接外部基準源；
ＣＡＰ：基準緩沖輸出，應接１０μＦ電容旁路到地；
Ｄ１５～Ｄ８：三態數據輸出端，當ＣＳ為高或Ｒ／Ｃ 為低時，輸出為高阻態；
ＤＧＮＤ：數字地；
Ｄ７～Ｄ０：三態數據輸出端，當ＣＳ為高或Ｒ／Ｃ 為低時，輸出為高阻態；
ＢＹＴＥ：字節選擇端，當ＢＹＴＥ端接低電平時，Ｄ１５～Ｄ０按１６位并行輸出數據；當ＢＹＴＥ端接高電平時，高８位和低８位分兩次并行輸出；
Ｒ／ Ｃ：Ｒｅａｄ／Ｃｏｎｖｅｒｔ輸入端，當ＣＳ為低時，在 Ｒ／ Ｃ端的下降沿啟動采樣保持器并進行模數轉換，并在Ｒ／ Ｃ的上升沿將使能數據輸出；
ＣＳ：片選端，當Ｒ／ Ｃ為低時，在ＣＳ引腳的下降沿啟動模數轉換，當Ｒ／Ｃ 為高時，在ＣＳ引腳的下降沿使能數據輸出；
ＢＵＳＹ：模數轉換狀態輸出引腳。當進行模數轉換時，該引腳輸出低電平，當ＢＵＳＹ端產生一上升沿時，表示模數轉換結束，數據輸出端有效。當ＢＵＳＹ產生上升沿時，ＣＳ和Ｒ／ Ｃ必須為高；
ＶＡＮＡ：模擬５Ｖ電源輸入端，接０．１μＦ的陶瓷電容和１０μＦ的鉭電容旁路到地；
ＶＤＩＧ：數字５Ｖ電源輸入端，使用時接到ＶＡＮＡ。
