MAX797引腳功能描述
MAX797引腳功能描述

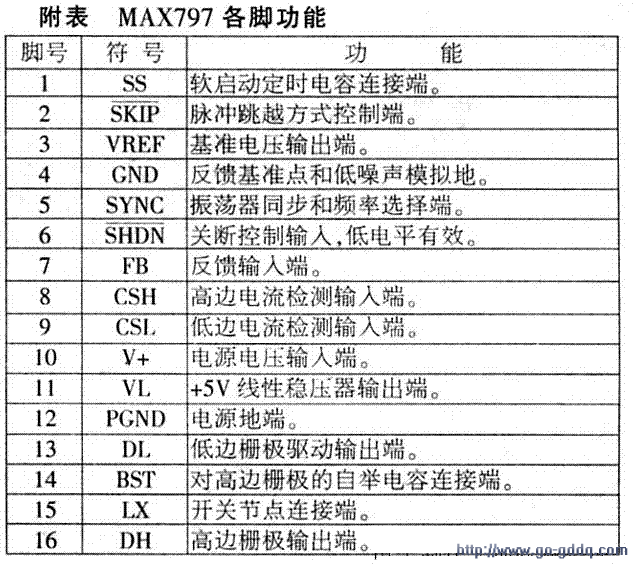

MAX797相關外圍元件的作用及參數如下：①腳外接軟啟動電容，達到電流限制電平的時間約為lms／lnF②腳SKIP=1時禁止脈沖跳越方式，SKIP=0時允許脈沖跳越方式，但負載電流超過最大值的30％時，電路將從跳越方式自動轉入全PWM方式。此腳不能懸空；③腳濾波電容不小于330nF；⑤腳頻率捕捉范圍為190-340kHz．用0~5V的邏輯電平驅動，f=300kHz時接V REF ,f=150KHz時接GND或VL；⑥腳關斷邏輯門限約1V，自動啟動時接V+；輸出為+3.3V時⑦腳接GND，輸出+5V時接VL。可調輸出時接電阻分壓器；⑧腳相對于⑨腳的電流限制電平為100mV,在固定輸出方式時⑨腳還用作反饋輸入；(11)腳VL輸出，也是芯片內部電源，在自動自舉工作條件下VL通過⑨腳(Vcsl＞4.5V)切換到輸出電壓上．濾波電容為4.7μF,對外部負載供電電流為5mA；(13)腳驅動同步整流器VT2的電壓為0V-VL；(14)腳外接100nF自舉電容；(15)腳電壓在無故障條件下偏移至比地低2V的范圍；(16)腳輸出主開關管控制信號，此輸出電壓相對于(15)腳是浮動的，范圍為LX到BST。
