石英晶體檢測方法小結

石英晶體檢測方法小結

1．測量電容量法 通過用電容表或具有電容測量功能的數字萬用表測量石英晶體振蕩器的電容量，可大致判斷出該石英晶體振蕩器是否已變值。例如，遙控發射器中常用的45kHz、480kHZ、500kHZ和560kH­Z石英晶體振蕩器的電容近似值分別為296~310pF、350~360 pF、405~430 pF、170-196 pF。若測得石英晶體振蕩器的容量大于近似值或無容量，則可確定是該石英晶體振蕩器已變值或開路損壞。

2．測量電阻法 用萬用表R×10k檔測量石英晶體振蕩器的正、反向電阻值，正常時均應為∞（無窮大）。若測得石英晶體振蕩器有一定的阻值或為0，則說明該石英晶體振蕩器已漏電或擊穿損壞。

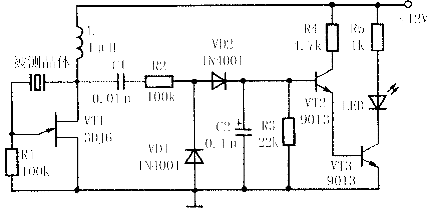

3．用測試電路檢測 用晶體管及有關外轉元件組成的測試電路也可以檢測也石英晶體振蕩器是否完好。

若將石英晶體振蕩器接入電路中（注意，石英晶體振蕩器的兩條引線不能相距過近），電路能起振，LED指示燈閃爍，則說明該石英晶體振蕩器性能良好；若將石英晶體振蕩器接入電路后，電路不起振，LED指示燈也不亮，則說明該石英晶體振蕩器已損壞。
