【圖】萬用表對555時基電路的檢測方法
(2012/1/21 0:02:00)
圖1所示為萬用表對555靜態功耗的測試電路。
所謂靜態功耗，就是指電路無負載時的功耗。在這里，用萬用表的直流電壓50 V檔測出UCC值(按廠家測試條件Ucc=15 V)，再用萬用表的直流電流10 mA檔串入電源與555的⑧腳之間，測得的數值即為靜態電流，用靜態電流乘以電源電壓即為靜態功耗。通常，靜態電流小于8 mA為合格。

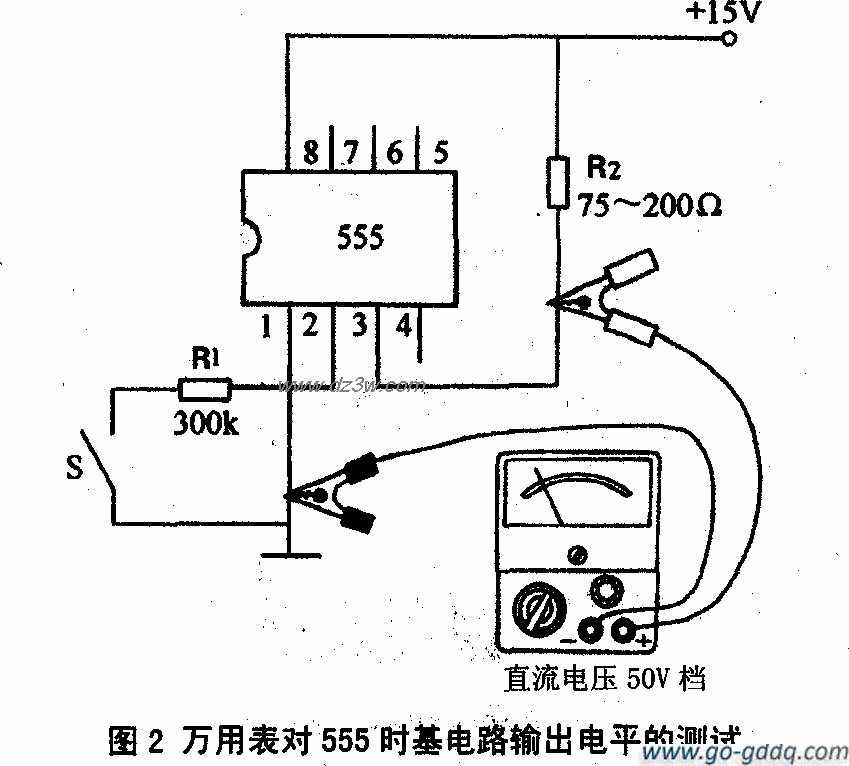

1．輸出電平的測試 測試方法如圖2所示。
在555的輸出端接萬用表(將量程開關撥至直流電壓50 V檔)。斷開開關S時，555的③腳輸出高電平，萬用表測得其值大于14 V；閉合s時，555的③腳輸出低電平(0 V)。

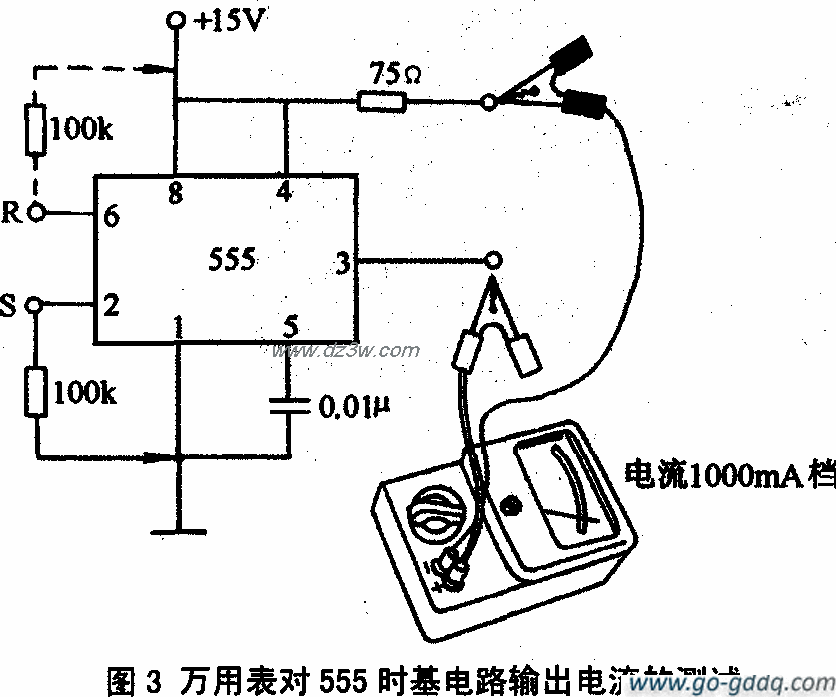

2．輸出電流的測試
測試電路如圖3所示。在555的②腳加一個低于Ucc／3(即1／3×15 V=5 V)的低電位，也可用一只阻值為100 kQ的電阻器將555的②腳與①腳碰一下，這時萬用表顯示的即為輸出電流；然后還用這只電阻器， 將555的⑥腳與⑧腳碰一下，若此時萬用表的顯示為零，則表明555時基電路可靠截止。進行以上操作時，將萬用表的量程開關撥至電流1000 mA檔。
所謂靜態功耗，就是指電路無負載時的功耗。在這里，用萬用表的直流電壓50 V檔測出UCC值(按廠家測試條件Ucc=15 V)，再用萬用表的直流電流10 mA檔串入電源與555的⑧腳之間，測得的數值即為靜態電流，用靜態電流乘以電源電壓即為靜態功耗。通常，靜態電流小于8 mA為合格。
1．輸出電平的測試 測試方法如圖2所示。
在555的輸出端接萬用表(將量程開關撥至直流電壓50 V檔)。斷開開關S時，555的③腳輸出高電平，萬用表測得其值大于14 V；閉合s時，555的③腳輸出低電平(0 V)。
2．輸出電流的測試
測試電路如圖3所示。在555的②腳加一個低于Ucc／3(即1／3×15 V=5 V)的低電位，也可用一只阻值為100 kQ的電阻器將555的②腳與①腳碰一下，這時萬用表顯示的即為輸出電流；然后還用這只電阻器， 將555的⑥腳與⑧腳碰一下，若此時萬用表的顯示為零，則表明555時基電路可靠截止。進行以上操作時，將萬用表的量程開關撥至電流1000 mA檔。
