CY8CLED04DOCD1太陽能充電控制方案
Cypress公司的PowerPSoC 智能LED驅動器系列采用可編程的系統級芯片(SoC)技術,可替代傳統的MCU,系統IC和周圍的大量分立元件,集成了1A 2MHz 功率FET,滯后控制器,電流檢測放大器以及PrISM/PWM調制器.本文介紹了PowerPSoC架構方框圖, CY8Cled04D0x邏輯方框圖和主要特性, MPPT太陽能充電控制器方框圖與指標, MPPT太陽能充電控制板方框圖和電路圖以及所用材料清單(BOM).

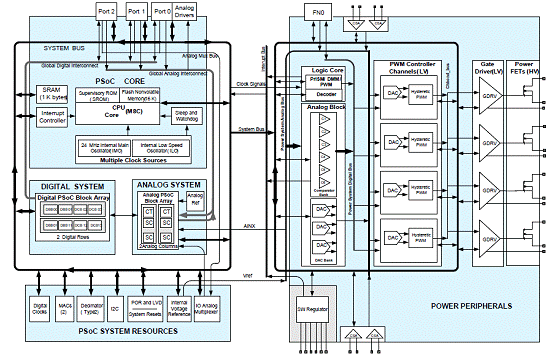

圖1.PowerPSoC架構方框圖

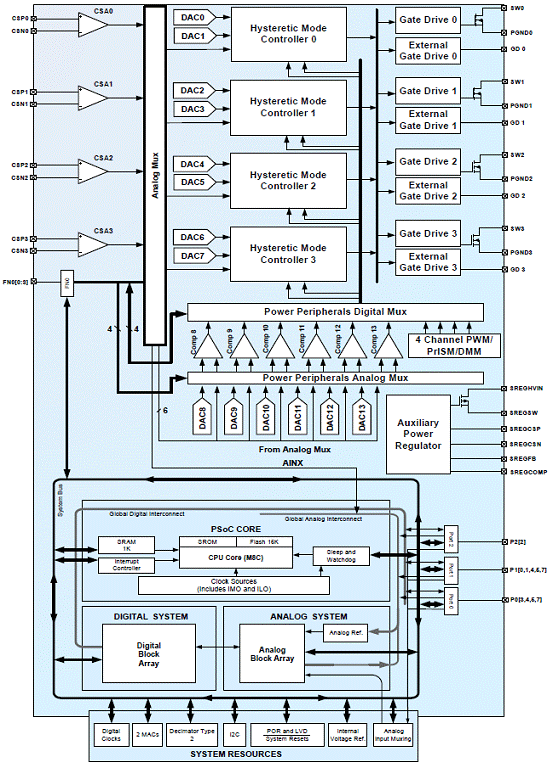

圖2.CY8CLED04D0x邏輯方框圖

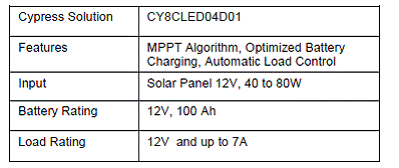

MPPT太陽能充電控制器指標:

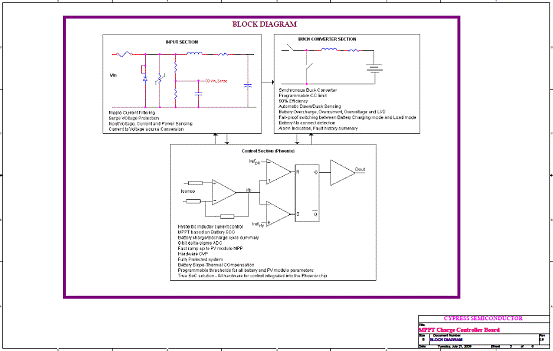

圖3.MPPT太陽能充電控制器方框圖

MPPT太陽能充電控制板

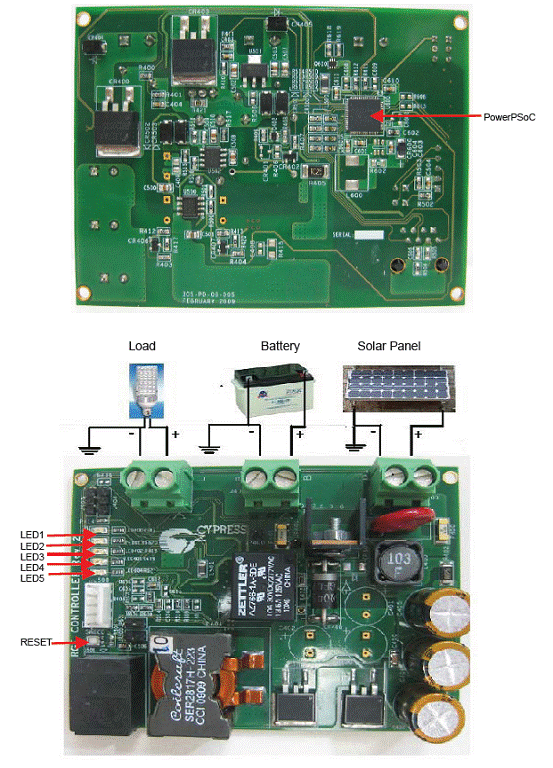

圖4.MPPT太陽能充電控制板外形圖

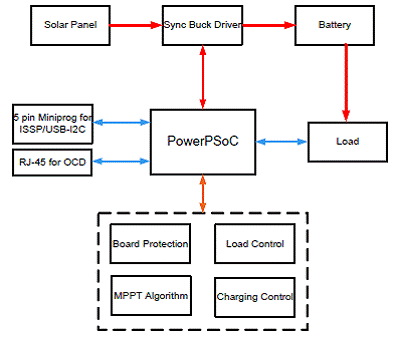

圖5.MPPT太陽能充電控制板方框圖

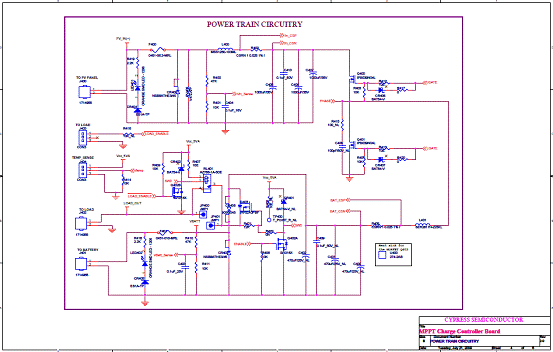

圖6.MPPT太陽能充電控制板電路圖(1)

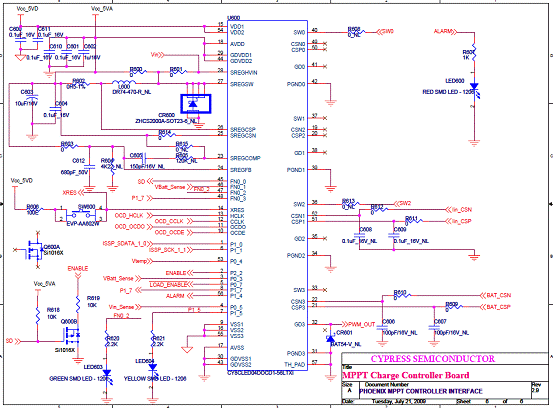

圖7.MPPT太陽能充電控制板電路圖(2)

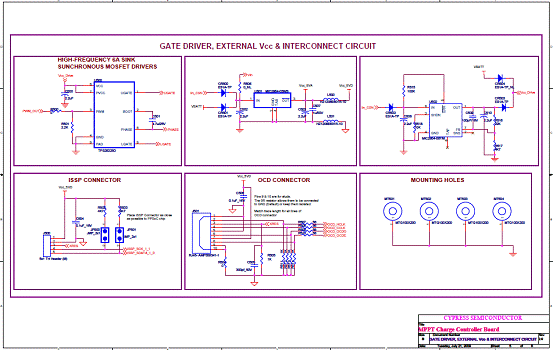

圖8.MPPT太陽能充電控制板電路圖(3)
