萬用表檢測隧道二極管的方法【圖】
(2011/11/13 9:52:00)
與普通二極管相比，隧道二極管有一個負阻段，如圖(a)中的A、B段，這也是隧道二極管的效應段
萬用表檢測隧道二極管的方法如下：

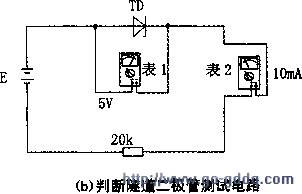

1、將隧道二極管接到如圖(b)所示的電路中，兩端電壓從O V逐漸升高，剛開始可看到兩個萬用表的數值都上升，當電壓增高到某一值時，可以看到表1的電壓值在增大，而表2的電流值卻在減小，當電壓繼續增大到另一個值時，這時又可以看到兩個表的電壓。
2、電流值都開始增大。如果測試過程與上述的一樣，說明該管是好的。如果不一樣或變化很不明顯，表明該管是壞的
萬用表檢測隧道二極管的方法如下：
1、將隧道二極管接到如圖(b)所示的電路中，兩端電壓從O V逐漸升高，剛開始可看到兩個萬用表的數值都上升，當電壓增高到某一值時，可以看到表1的電壓值在增大，而表2的電流值卻在減小，當電壓繼續增大到另一個值時，這時又可以看到兩個表的電壓。
2、電流值都開始增大。如果測試過程與上述的一樣，說明該管是好的。如果不一樣或變化很不明顯，表明該管是壞的
