嵌入式應用系統設計包括硬件平臺和軟件平臺兩部分。前者是以嵌入式微控制器/微處理器為核心的硬件系統；后者則是圍繞嵌入式操作系統構建的軟件系統。兩者在設計上是密不可分的，并且需要在設計之間進行權衡優化，根據實際應用進行外擴和裁剪。基于ARM926EJS內核的LPC3180內部集成了豐富的外設資源，為嵌入式系統構建提供了很大的設計空間。本文結合筆者開發LPC3180嵌入式平臺的實際經驗，將具體介紹該系統的實現、結構組成和實驗結果。
1LPC3180芯片特性介紹
LPC3180是Philips公司新推出的一款ARM9微控制器。它采用90nm工藝技術，片內集成ARM9EJS處理器內核，具有高計算性能、低功耗的特性，這使得在很多對功耗敏感的嵌入式應用場合中仍能使用高性能的ARM9微控制器。LPC3180內核正常工作電壓為1.2V，在低功耗模式下可降至0.9V；同時，LPC3180作為一款新型的32位微控制器，其新特性還包括：
◆片內集成向量浮點(VFP)協處理器。LPC3180的浮點運算單元有3條獨立的流水線，支持并行單精度或雙精度浮點加/減、乘/除以及乘累積運算，完全兼容IEEE754標準，適用于高速浮點運算場合。
◆片內集成USBOTG控制模塊，同時支持與便攜USB主設備或USB外設相連，可用于與PDA、讀卡器和打印機等設備直接相連，而無需PC機介入。
◆LPC3180采用多層的AHB總線系統，為各個主模塊提供獨立的總線，包括CPU的指令總線和數據總線、2套DMA控制器數據總線以及1套USB控制器數據總線。

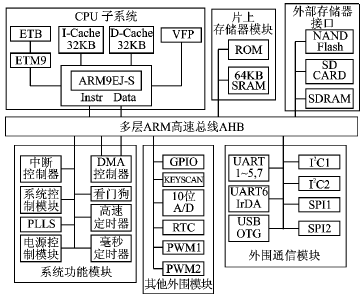

LPC3180的內部架構如圖1所示。
圖1LPC3180內部架構
LPC3180的其他特性包括：內部集成MLC/SLCNAND控制器、SDR/DDRSDRAM控制器、SD卡接口，UART、SPI、I2C外圍通信模塊，以及高速/毫秒定時器、RTC、看門狗定時器、10位ADC等其他功能模塊。
2硬件平臺設計

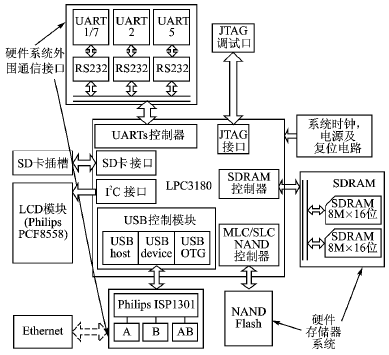

以LPC3180為核心的硬件平臺設計框架如圖2所示。
圖2LPC3180硬件平臺設計框圖
（1）存儲器系統
NANDFlash存儲器。通過LPC3180內部集成的MLC/SLCNAND控制器直接外接多級或單級NANDFlash器件。本系統選用ST NAND256R3A，其32MB存儲空間可滿足存放系統引導程序、嵌入式操作系統內核和文件系統的大小要求。
SDRAM存儲器。系統選用2片16位MICRONSDRAM，并聯構建32位SDRAM存儲器系統。32MBSDRAM空間，可滿足嵌入式操作系統以及上層應用程序的運行要求。
SD卡插槽。系統通過LPC3180內部集成的SD卡接口，提供SD卡插槽，可用于SD存儲卡外擴，作為外部存儲空間。
（2）外圍通信接口
UART接口。LPC3180內部集成了標準UART模塊和高速UART模塊，符合550工業標準。系統外擴了UART1/7、UART2和UART5，用于實現基本的串行通信功能；同時，UART5可用于系統啟動時的外部程序下載。
USB接口。LPC3180內部集成了USBhost、USBdevice以及USBOTG控制器，通過外部USB收發模塊PhilipsISP1301外擴USBhost接口A、USBdevice接口B以及USBOTG接口AB。
（3）其他外圍模塊
系統通過I2C接口外擴了一個簡易的字符型LCD顯示模塊，用于應用程序運行結果顯示；同時，為了簡化硬件系統設計，系統的以太網模塊通過USBhost接口A以軟件方式實現外擴。
3系統關鍵模塊設計
3.1NANDFlash存儲器模塊

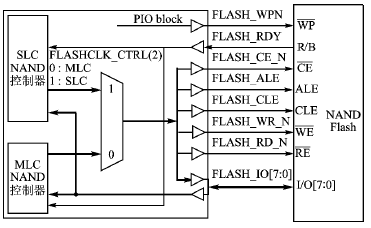

LPC3180內部集成了MLC/SLCNAND控制器，通過外部引腳可直接外接多級或單級NANDFlash器件，如圖3所示。需要注意的是MLC和SLCNAND控制器通過引腳復用，使用相同的接口與NANDFlash相連，且同一時刻只允許開啟其中一個控制器，因此在系統上電后必須通過配置FLASH_CTRL寄存器選擇要使用的NAND控制器。在閑置狀態時，也可通過寫寄存器關閉NAND控制器，以降低功耗。NANDFlash存儲器模塊是整個系統主要的靜態數據存儲空間，用于存儲系統啟動過程中的加載程序，因此在LPC3180系統設計中是必不可少的。
圖3NANDFlash接口連接圖
3.2USB接口模塊

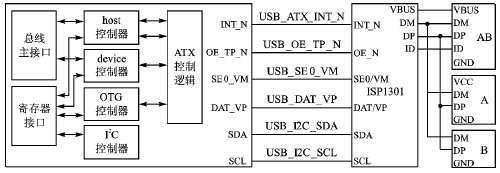

LPC3180內部集成USB控制模塊，但不包括USB物理層，系統通過外接USB收發模塊ISP1301實現USB的物理層接口。圖4是USB接口連接圖。LPC3180內部通過AHB從設備總線配置USB控制器，可工作在全速(12Mb/s)和低速(1.5Mb/s)兩種模式下。
圖4USB接口連接圖
4軟件系統設計
軟件系統組成包括系統引導程序Bootloader，嵌入式操作系統以及上層應用程序。其中Bootloader是運行于操作系統之前的引導程序，主要任務是完成系統啟動之前必要的硬件初始化和操作系統加載；操作系統是整個嵌入式平臺的核心程序，主要功能是高效地管理和分配底層硬件資源，并為上層應用程序提供與硬件細節無關的系統調用接口。
軟件系統設計必須與硬件平臺緊密結合。LPC3180采用NANDFlash作為整個系統的程序存儲區域，在系統啟動時通過片上ROM的bootstrap程序,從NANDFlash加載并執行外部引導程序來實現整個系統的啟動步驟。因此，整個軟件系統采取了圖5所示的設計結構。

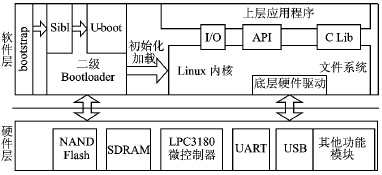

圖5 軟件系統結構框圖
（1） 系統引導程序Bootloader
由于啟動過程首先從片內的bootstrap程序開始，因此系統采取二級Bootloader設計，包括第一級Sibl和第二級Uboot。
其中Sibl是bootstrap加載并執行的第一個引導程序，在程序大小上受到bootstrap加載的限制，因此設計上盡量做到了小型化和功能專一。它除了完成最基本的硬件初始化以外，主要功能是實現其他程序(包括Uboot)從NAND Flash的加載，完成下一級Bootloader運行之前的內存地址空間分布。
第二級Bootloader采用功能強大的sourceforge開源軟件Uboot。Uboot的主要功能是完成嵌入式操作系統啟動前的底層硬件初始化，并為Linux內核提供啟動參數，最終引導操作系統Linux內核啟動。另外,為了實現程序鏡像文件編程寫入NANDFlash，Uboot嵌入了一個NAND子系統，通過Uboot的用戶命令行實現對NAND Flash的讀/寫操作，可將程序鏡像寫入NANDFlash指定的地址空間。
（2） 嵌入式操作系統
LPC3180內部集成了ARM926EJS處理器內核，帶存儲器管理單元MMU，支持多數主流嵌入式操作系統。系統通過編寫板級支持代碼，移植了Linux2.6.10作為平臺操作系統，利用穩定的Linux2.6內核實現任務調度、進程管理、內存管理等功能，同時，針對Linux的可配置性，對內核進行裁剪和硬件驅動代碼添加，系統實現了一個小型但功能強大的內核程序，適應了嵌入式系統存儲資源相對緊缺的狀況。
5 系統啟動流程分析
由上面的軟件結構組成分析可知，整個系統啟動流程分為3個步驟：
①系統上電后，首先從片上ROM固化的bootstrap程序執行。bootstrap用于完成外部引導程序下載并跳入執行。bootstrap運行過程首先讀輸入引腳GPIO_01。如果GPIO_01置為高，則從NANDFlash下載程序引導系統啟動；如果置為低，則依次檢測USB接口和UART5接口，通過外部連接下載引導程序。系統通過設置GPIO_IO跳線來控制bootstrap啟動過程，本例將GPIO_01置為高，從NAND Flash下載程序。
② 系統啟動的第二階段是運行bootstrap下載的引導程序Sibl。Sibl完成系統必要的初始化后，從NANDFlash加載鏡像程序到指定的SDRAM空間。鏡像程序在起始位置添加了64字節的頭信息，用于Sibl識別和加載，頭信息數據結構如下：
struct image_header {
uint32_tih_magic;/*鏡像頭信息同步字，Sibl通過該字識別程序*/
uint32_tih_hcrc;/*鏡像頭信息CRC校驗碼*/
uint32_tih_time;/*存儲鏡像創建時間*/
uint32_tih_size;/*鏡像數據大小*/
uint32_tih_load;/*鏡像加載地址*/
uint32_tih_ep;/*鏡像入口地址*/
uint32_tih_dcrc;/*鏡像數據CRC校驗碼*/
uint8_tih_os;/*操作系統信息*/
uint8_tih_arch;/*CPU體系結構類型*/
uint8_tih_type;/*鏡像類型*/
uint8_tih_comp;/*壓縮類型*/
uint8_tih_name[32];/*鏡像名稱*/
}
Sibl從NAND Flash起始地址開始搜索。如果讀到鏡像同步字ih_magic，則識別鏡像程序，并根據偏移地址讀取程序大小ih_size和加載地址ih_load，將程序加載到指定的SDRAM空間；加載完成后根據CRC校驗碼ih_dcrc對SDRAM數據進行CRC檢測；最后根據鏡像類型ih_type判斷鏡像是否可執行，若可執行，則跳入鏡像入口地址ih_ep，否則Sibl繼續搜索NANDFlash鏡像程序。
鏡像程序使用U-boot提供的工具mkimage添加頭信息，命令格式如下：
mkimage-A arch-O os-T type-C comp-a addr-e ep-n name-d data_file image
圖6系統啟動過程內存空間分布圖
③完成Sibl加載后，內存空間分布如圖6所示，系統進入啟動流程的第三階段U-boot。U-boot完成Linux內核鏡像的解壓縮和操作系統啟動前的初始化，最終跳入內核入口地址，完成對Linux的引導。
6系統性能分析
系統構建提供了一個完整的LPC3180嵌入式軟硬件平臺，下面對LPC3180浮點運算能力進行測試和分析。測試方法是使用一個浮點運算密集的算法，用ADS編譯器分別編譯使能硬件VFP和軟浮點運算兩個版本的測試程序，并在不同的CPU時鐘頻率下比較運行時間，結果如表1所列。
分析實驗數據，可以得出結論：VFP協處理器在相同時鐘頻率下，提高了5倍左右的浮點運算性能。因此，LPC3180平臺結合VFP協處理器，能夠實現復雜的浮點運算密集算法。在微控制器中集成硬件浮點運算單元，這使得微控制器的數據處理能力大大提高，能夠勝任多數的數字信號處理應用。
表1 浮點運算結果
結語
本文介紹了以LPC3180微控制器為核心的嵌入式軟硬件平臺的設計與實現，并測試、驗證了LPC3180的浮點運算性能。該平臺對于LPC3180的應用開發具有借鑒意義。目前LPC3180在醫療器械、工業控制、POS機、數字信號處理等領域有著廣泛的應用。
