AD694振蕩問題
(2011/10/27 9:47:00)
三極管用

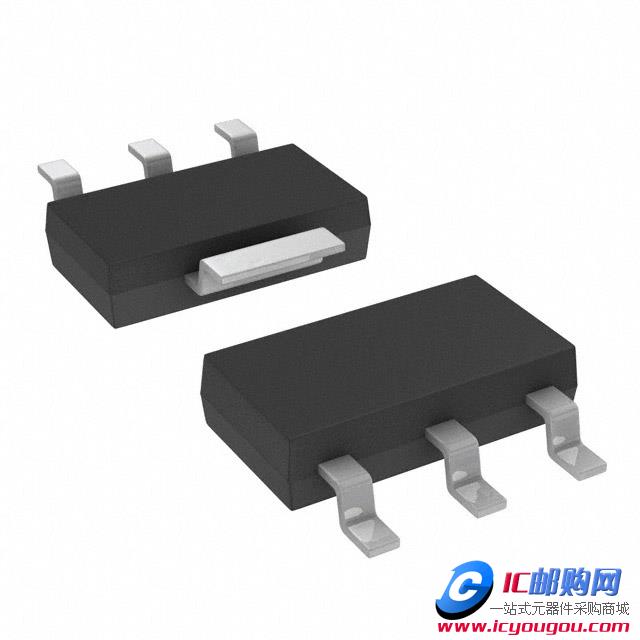

BCP56和
TIP31C時振蕩近似為正弦波，頻率760KHz左右。
負載越大振蕩幅度也越大，在150歐負載時振蕩幅度就高達200mV！
但平均值是對的。
s三極管換成
2N2219A后就不振蕩了，為什么呢？
（按照sushangwen的指點，我在外廓的三極管BC間加了一個880pF的電容，電流輸出4mA時候振幅只有5mV，周期與開關電源的頻率相同，可以認為這個不是振蕩了吧？應該是開關電容的紋波引起的？
但是電流輸出12mA或者20mA時候發現波形是一條筆直的斜線？為什么會這樣呢？左右能差200mV吧。
網友評論：能用就好辦了，換貼片的
MMBT2222A
網友評論：這個帖子時隔兩年又被我挖出來了。
因?yàn)榇_實遇到了問題，想要問下AD694英文DATASHEET里面的，偏置電流調節、輸入電壓范圍設定這些所用的電阻是怎么計算的。
RP=180W(1/X–4.5)
RF=500W[(VREF/1.22V)–0.18–0.82X][1/X–4.5]
Theseformulaetakeintoaccountthe±10%internalresistor
toleranceandensureaminimumadjustmentrangeforthe4mA
offset.Forexample,assumethe2Vreferenceoptionhasbeen
selected.ChoosingX=0.05;givesanadjustmentrangeof±5%
ofthe4mAoffset.
RP=180W(1/0.05–4.5)=2.79kW
RF=500W[(2V/1.22)–0.18–0.82´0.05][1/0.05–4.5]
=10.99kW
RT=1.8kW((1–X)/X)
RS=9kW[1–0.2(1+X)(1–X)]/2X
Theseformulaetakeintoaccountthe±10%absoluteresistor
toleranceoftheinternalspanresistorsandensuresaminimum
adjustmentrangeofthespan.Forexample,choosingtheadjustment
rangetobe±2%,or0.02gives:
RT=1.8kW((1–0.02)/0.02)=88.2kW.
RS=9kW[1–0.2(1+0.02)(1–0.02)]/(2´0.02)=
175.5kW
BCP56和負載越大振蕩幅度也越大，在150歐負載時振蕩幅度就高達200mV！
但平均值是對的。
s三極管換成
2N2219A后就不振蕩了，為什么呢？（按照sushangwen的指點，我在外廓的三極管BC間加了一個880pF的電容，電流輸出4mA時候振幅只有5mV，周期與開關電源的頻率相同，可以認為這個不是振蕩了吧？應該是開關電容的紋波引起的？
但是電流輸出12mA或者20mA時候發現波形是一條筆直的斜線？為什么會這樣呢？左右能差200mV吧。
網友評論：能用就好辦了，換貼片的
MMBT2222A網友評論：這個帖子時隔兩年又被我挖出來了。
因?yàn)榇_實遇到了問題，想要問下AD694英文DATASHEET里面的，偏置電流調節、輸入電壓范圍設定這些所用的電阻是怎么計算的。
RP=180W(1/X–4.5)
RF=500W[(VREF/1.22V)–0.18–0.82X][1/X–4.5]
Theseformulaetakeintoaccountthe±10%internalresistor
toleranceandensureaminimumadjustmentrangeforthe4mA
offset.Forexample,assumethe2Vreferenceoptionhasbeen
selected.ChoosingX=0.05;givesanadjustmentrangeof±5%
ofthe4mAoffset.
RP=180W(1/0.05–4.5)=2.79kW
RF=500W[(2V/1.22)–0.18–0.82´0.05][1/0.05–4.5]
=10.99kW
RT=1.8kW((1–X)/X)
RS=9kW[1–0.2(1+X)(1–X)]/2X
Theseformulaetakeintoaccountthe±10%absoluteresistor
toleranceoftheinternalspanresistorsandensuresaminimum
adjustmentrangeofthespan.Forexample,choosingtheadjustment
rangetobe±2%,or0.02gives:
RT=1.8kW((1–0.02)/0.02)=88.2kW.
RS=9kW[1–0.2(1+0.02)(1–0.02)]/(2´0.02)=
175.5kW
